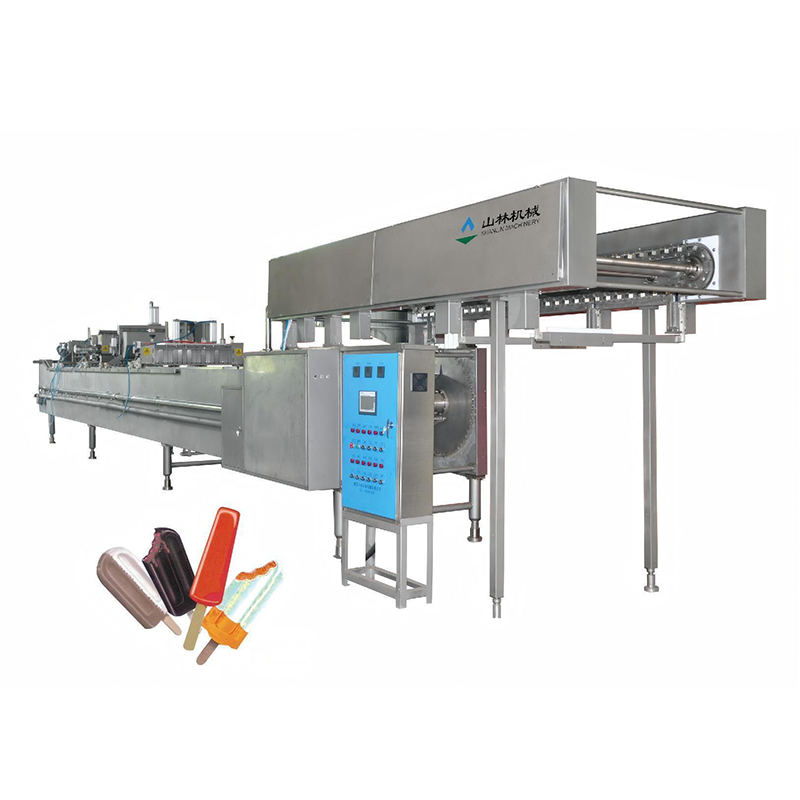

直线式花色雪糕生产线

1. 设备定位

适用于6000–22000 pcs/h 产能区间，可快速切换配方与模具，批量生产表面光洁、形状尺寸各不一致的棒式雪糕。通过模块化灌料工位组合，实现单色、双色、夹心、涂层等多元花色。

2. 核心技术

• 全气动驱动：选用 FESTO电磁阀，可选全FESTO系列执行元件，无油无污染，维护周期≥8000 h。

• 双热交换系统：独立控制料缸与模具温度，换模时间 ≤25 min，单位能耗下降 12–18 %。

• 西门子   PLC + HMI：故障自诊断、产量实时统计。

• 全工位独立开关盒：任一工位可在线启停，便于局部调试。

3. 机械结构

• 主机框架：304 不锈钢焊接 + 喷砂钝化，也可选铁质主体方案。

• 机械手：根据实际需求定制化生产

• 脱模清洗：高压雾化 + 旋转喷嘴，水耗 ≤1.2 L/min。

• 灌装模块：巧克力涂层缸：双壁恒温，变频搅拌，循环泵防沉淀。

4. 扩展能力

• AB 模切换：机身多元结构 + 附加工位，30 min 内完成规格转换。

• 产能升级：通过增加灌装行数与模具腔数，实现 6000→22000 pcs/h 线性扩容，可按需选择。

5. 标准配置清单

1) 机身部件（含主框架、保温护板）

2) 机械手部件（脱模工位、蘸巧克力工位、卸料工位）

3) 脱模清洗部件（喷淋系统）

4) 灌水料工位

5) 吸浆工位

6) 灌膨化料工位

7) 插棒工位

8) 巧克力涂缸部件

9) 电控柜（PLC、HMI、低压器件全套）

6. 运行指标

• 额定电压：AC 380 V 50 Hz

• 压缩空气：0.6–0.8 MPa，洁净干燥

• 整机噪音：≤75 dB(A)

型号：YL
