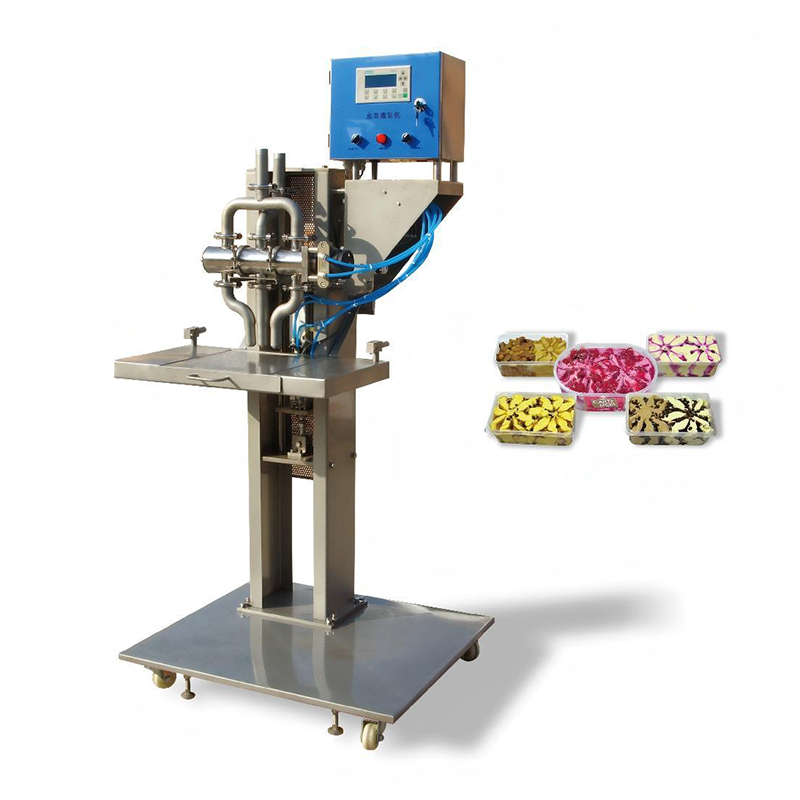

盒类灌装机

一、设备概述

本机为直线式间歇运行、多工位软冰淇淋专用灌装设备，适用于家庭杯、家庭桶等大容量包装。整机可在同一节拍内完成“软冰淇淋灌装 + 果酱叠加”工艺，满足中小型企业对多口味、小批量、快速切换的生产需求。

二、核心功能

1. 多灌装头：标配 2个灌装头，可按需扩展至多头。

2. 定量方式：

   • 时间-容积法——通过西门子触摸屏直接设定灌装时间，PLC 自动换算容积；

   • 称重法——每工位下方配置高精度电子秤，闭环控制，±1 g 精度。

3.快拆结构：灌装阀、管路、果酱泵全部卡箍连接，单人 5 min 内完成拆洗。

4. 移动式框架：整机安装于 4 只万向脚轮（带刹车），可人工快速转产或维护。

三、主要配置

• 控制系统：西门子 PLC + 彩色触摸屏，产量统计、报警追溯。

• 驱动元件：FESTO 气缸 + 精密滚珠丝杠，定位精度 ±0.1 mm。

四、技术参数

灌装精度：时间法≤±2 %；称重法 ≤±1 %

电源：220 V 50 Hz

压缩空气：0.6 MPa

外形尺寸：L 1200 × W 1000 × H 1900 mm

型号：FX
